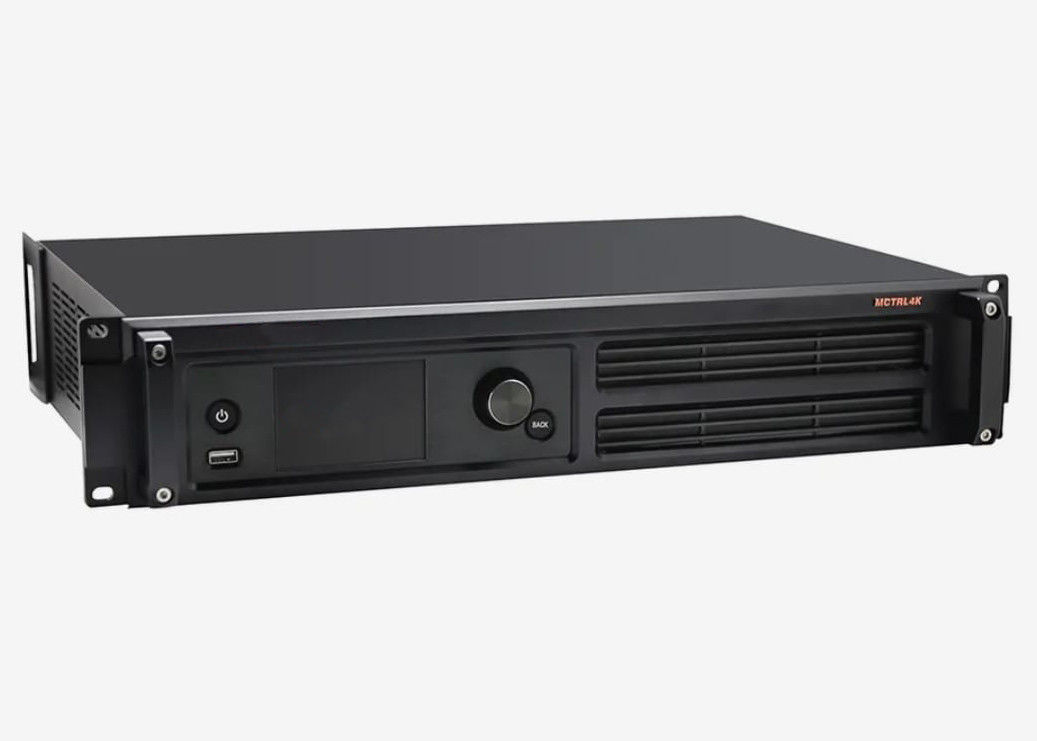

CE MCTRL4K LED οθόνη Ελεγκτής επεξεργαστή βίντεο Εισαγωγική τάση 240V

Περιγραφή προϊόντων

Προδιαγραφές ελεγκτή οθόνης LED MCTRL4K





Εταιρικό Προφίλ

Είμαστε η HK Brilliance Tech Co., LTD.Η έδρα μας βρίσκεται στο HK, Κίνα.και το εργοστάσιό μας βρίσκεται στο Shenzhen και το Guangzhou της Κίνας.Έχουμε πάνω από 10 χρόνια εμπειρία κατασκευής.Παρέχουμε ευρεία επιλογή μοντέλου αυτού του τύπου προϊόντος και υποστηρίζουμε την προσαρμογή για προϊόντα, επωνυμία και λογότυπο.

Τα προϊόντα μας απολαμβάνουν γρήγορη πώληση σε όλο τον κόσμο.Έχουμε περισσότερα από 3 βήματα και διαδικασία για ποιοτικό έλεγχο και σύστημα διασφάλισης ποιότητας.Κάθε ένα από τα προϊόντα θα εξασφαλίσει πάνω από 48 ώρες τελική δοκιμή ακμής.Με καλή ποιότητα, ο πελάτης δίνει πάντα καλή φήμη για τα προϊόντα μας.



Αλλαγή Ιστορία



.Ποικιλία υποδοχών εισόδου

- 1x DP 1.2

- 1 x HDMI 2.0

- 2x DL-DVI

.16 θύρες Neutrik Gigabit Ethernet και 4 οπτικές θύρες

Για είσοδο DP/HDMI, η μέγιστη χωρητικότητα φόρτωσης είναι 8.800.000 pixel.

Για είσοδο DVI, η μέγιστη χωρητικότητα φόρτωσης είναι 8.300.000 pixel.

Το μέγιστο ύψος ή πλάτος εξόδου ενός μεμονωμένου MCTRL4K είναι 7680 pixel.



.Είσοδοι υψηλού βάθους bit: 8bit/10bit/12bit

.Λειτουργία HDR

Υποστηρίζονται HDR10 και HLG.

Το MCTRL4K μπορεί να λειτουργήσει με τις κάρτες λήψης

που υποστηρίζουν HDR για να βελτιώσουν σημαντικά την εικόνα

ποιότητα της οθόνης, παρουσιάζοντας πιο ζωντανή και

λεπτομερείς εικόνες.

.3D

Το MCTRL4K μπορεί να λειτουργήσει με τον πομπό 3D

EMT200 και γυαλιά 3D, που σας επιτρέπουν

βιώστε εφέ τρισδιάστατης οθόνης.

.Ατομικοί ρυθμιστές γάμμα

Για εισόδους 10-bit ή 12-bit, αυτή η λειτουργία μπορεί

προσαρμόστε ξεχωριστά το κόκκινο γάμμα, το πράσινο γάμμα και το μπλε γάμμα για να ελέγξετε αποτελεσματικά την ανομοιομορφία της εικόνας σε συνθήκες χαμηλής κλίμακας του γκρι και το λευκό

αντιστάθμιση ισορροπίας, επιτρέποντας μια πιο ρεαλιστική εικόνα.

.Το RGB περιορίζεται στο RGB πλήρες

Αυτή η λειτουργία μετατρέπει αυτόματα το χρώμα

Το εύρος της πηγής εισόδου από το RGB περιορίζεται στο RGB πλήρες έτσι ώστε να εμφανίζεται φυσικό μαύρο σε συνθήκες χαμηλής κλίμακας του γκρι.

.Χαμηλή καθυστέρηση

Όταν συγχρονίζονται με χαμηλή καθυστέρηση και πηγή εισόδου

ενεργοποιημένο και τα ντουλάπια συνδέονται κάθετα, η καθυστέρηση μεταξύ της πηγής εισόδου και της κάρτας λήψης μπορεί να μειωθεί σε ένα πλαίσιο.

.Είσοδοι με δεκαδικούς ρυθμούς πλαισίων





Πίνακας 1-1 Περιορισμοί συναρτήσεων



Λειτουργία	Περιορισμοί	Αμοιβαίως Αποκλειστικός Λειτουργία
HDR	.Υποστηρίζει μόνο πηγές εισόδου HDMI 10-bit. .Η χωρητικότητα φόρτωσης κάθε θύρας Ethernet μειώνεται στο μισό. .Πρέπει να λειτουργεί με τις κάρτες λήψης που υποστηρίζουν HDR.	ΝΑ
3D	.Όταν η πηγή εισόδου είναι DVI, το DVI1 φορτώνει τις εικόνες για το αριστερό μάτι και το DVI2 φορτώνει τις εικόνες για το δεξί μάτι. .Όταν είναι ενεργοποιημένη η προηγμένη διαμόρφωση οθόνης, η λειτουργία 3D δεν υποστηρίζεται. .Η χωρητικότητα φόρτωσης κάθε θύρας Ethernet μειώνεται στο μισό.	Χαμηλή καθυστέρηση
Χαμηλή καθυστέρηση	.Υποστηρίζει μόνο πηγές εισόδου HDMI και DP. .Κάθε θύρα Ethernet πρέπει να φορτώνει τα ερμάρια κάθετα.	3D, GENLOCK





Εμφάνιση

Πρόσοψη

Πίνακας 1-2 Κουμπιά και σύνδεσμοι

Οχι.	Κουμπί/Σύνδεσμος	Περιγραφή
1	Κουμπί ενεργοποίησης - απενεργοποίησης	Ενεργοποιήστε ή απενεργοποιήστε τη συσκευή.

2	USB	Συνδέστε σε μονάδα USB.
3	οθόνη LCD	Εμφάνιση της κατάστασης της συσκευής, των μενού, των υπομενού και των μηνυμάτων.
4	Λαβή	Επιλέξτε μενού, προσαρμόστε τις παραμέτρους και επιβεβαιώστε τις λειτουργίες.
5	ΠΙΣΩ	Επιστρέψτε στο προηγούμενο μενού ή βγείτε από την τρέχουσα λειτουργία.



Πίσω πίνακας

Τύπος σύνδεσης	Όνομα εφαρμογής σύνδεσης	Περιγραφή
Εισαγωγή	DP 1.2	1x DP 1.2 .Υποστηριζόμενη μέγιστη ανάλυση: 4096×2160@60Hz, υποστηριζόμενη ελάχιστη ανάλυση: 640×480@24Hz .Υποστηρίζονται προσαρμοσμένες αναλύσεις Μέγιστο πλάτος: 7680 pixel (7680×1080@60Hz) Μέγιστο ύψος: 7680 pixel (1080×7680@60Hz) .Συμβατό με HDCP 1.3 .Υποστηριζόμενες τυπικές αναλύσεις: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@ (24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120 )Hz 3840×2160@(24/25/30/48/50/60)Hz .Δεν υπάρχει υποστήριξη για πλεγμένες πηγές εισόδου
	HDMI 2.0	1 x HDMI 2.0 .Υποστηριζόμενη μέγιστη ανάλυση: 4096×2160@60Hz, υποστηριζόμενη ελάχιστη ανάλυση: 800×600@30Hz .Υποστηρίζονται προσαρμοσμένες αναλύσεις Μέγιστο πλάτος: 7680 pixel (7680×1080@60Hz) Μέγιστο ύψος: 7680 pixel (1080×7680@60Hz) .Συμβατό με HDCP 1.4 και HDCP 2.2 .Υποστηριζόμενες τυπικές αναλύσεις: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85 /100/120)Hz

		1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60 /72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30 /48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@ (24/25/30/48/50/60)Hz .Δεν υπάρχει υποστήριξη για πλεγμένες πηγές εισόδου
	ΔΙΠΛΟ DVI-D1 ΔΙΠΛΟ DVI-D2	2x DL-DVI .Καθένα με μέγιστη ανάλυση 3840×1080@60Hz και ελάχιστη ανάλυση 800×600@30Hz .Υποστηρίζονται προσαρμοσμένες αναλύσεις Μέγιστο πλάτος: 3840 pixel (3840×1080@60Hz) Μέγιστο ύψος: 3840 pixel (800×3840@60Hz) .Υποστηριζόμενες τυπικές αναλύσεις: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50 /60)Hz 3840×2160@(24/25/30)Hz .Δεν υπάρχει υποστήριξη για πλεγμένες πηγές εισόδου
Παραγωγή	1~16	16x θύρες Neutrik (NE8FBH) Gigabit Ethernet .Μέγιστη χωρητικότητα μιας θύρας: Για πηγές εισόδου 8 bit: 650.000 pixel Για πηγές εισόδου 10-bit/12-bit: 320.000 pixel .Δεν υπάρχει υποστήριξη για έξοδο ήχου .Υποστήριξη για πλεονασμό μεταξύ θυρών Ethernet
	OPT1~OPT4	4 x 10G οπτικές θύρες .Το OPT1 μεταδίδει τα δεδομένα των θυρών Ethernet 1 έως 8. .Το OPT2 μεταδίδει τα δεδομένα των θυρών Ethernet 9 έως 16. .Το OPT3 είναι ένα διπλότυπο κανάλι του OPT1. .Το OPT4 είναι ένα διπλότυπο κανάλι του OPT2.
Ελεγχος	ETHERNET	Συνδεθείτε στον υπολογιστή ελέγχου.
	USB IN-OUT	.IN: 1x USB 2.0 (Τύπος-Β) Θύρα εισόδου για κλιμακωτές μονάδες MCTRL4K ή σύνδεση σε υπολογιστή για εντοπισμό σφαλμάτων .OUT: 1x USB 2.0 (Τύπος-Α) Θύρα εξόδου για κλιμακωτές μονάδες MCTRL4K

		Μπορούν να ενταχθούν έως και 10 μονάδες.
	GENLOCK IN- ΒΡΟΧΟΣ	Υποδοχή σήματος συγχρονισμού Υποστήριξη για Bi-level, Tri-level και Blackburst .IN: Υποδοχή εισόδου Genlock .LOOP: Υποδοχή εξόδου βρόχου Genlock
Εξουσία	AC 100 V~240 V-50/60 Hz



Σημειώσεις:

Όταν η πηγή εισόδου είναι HDMI ή DP, η είσοδος αναγκαστικής ανάλυσης 144 Hz από τη μπροστινή συσκευή μπορεί να αναλυθεί.Σε αυτήν την περίπτωση, η ικανότητα φόρτωσης μειώνεται στο μισό.

Αυτό το προϊόν μπορεί να τοποθετηθεί μόνο οριζόντια.Μην τοποθετείτε κάθετα ή ανάποδα.



Διαστάσεις

Ανοχή: ±0,3 Μονάδα: mm





Προδιαγραφές

Ηλεκτρικός Παράμετροι	Τάση εισόδου	AC 100 V~240 V-50/60 Hz
	Ονομαστική ισχύς κατανάλωση	30 W
Λειτουργικός περιβάλλον	Θερμοκρασία	-20°C έως +60°C
	Υγρασία	10% RH έως 90% RH, χωρίς συμπύκνωση
Αποθήκευση περιβάλλον	Θερμοκρασία	-20°C έως +70°C
	Υγρασία	10% RH έως 90% RH, χωρίς συμπύκνωση
Φυσικός Προδιαγραφές	Διαστάσεις	482,6 mm × 372,0 mm × 88,1 mm
	Βάρος	4,6 κιλά
Πληροφορίες συσκευασίας	Θήκη μεταφοράς	530 mm × 420 mm × 193 mm
	Κουτί αξεσουάρ	405 mm × 290 mm × 48 mm Αξεσουάρ: .1x καλώδιο ρεύματος .1x καλώδιο Ethernet .1x καλώδιο USB .1x καλώδιο HDMI .1x καλώδιο DP
	Κουτί συσκευασίας	550 mm × 440 mm × 210 mm



Πηγή βίντεο Χαρακτηριστικό

Σύνδεσμος εισόδου	Χαρακτηριστικά
	Βάθος bit	Ρυθμός δειγματοληψίας	Μέγιστη ανάλυση εισόδου
HDMI 2.0	8 bit	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0	4096×2160@60Hz (Ρύθμιση μέσω κάρτας γραφικών NVIDIA)
	10 bit/12 bit	RGB 4:4:4 YCbCr 4:4:4	3840×1080@60Hz
		YCbCr 4:2:2 YCbCr 4:2:0	4096×2160@60Hz (Ρύθμιση μέσω κάρτας γραφικών NVIDIA)
DP 1.2	8 bit	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	4096×2160@60Hz (Ρύθμιση μέσω κάρτας γραφικών NVIDIA)
	10 bit/12 bit	RGB 4:4:4	3840×1080@60Hz

		YCbCr 4:4:4
		YCbCr 4:2:2	4096×2160@60Hz (Ρύθμιση μέσω κάρτας γραφικών NVIDIA)
DVI διπλής σύνδεσης	8 bit	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	3840×1080@60Hz



Σημειώσεις και Προφυλάξεις

Σημειώσεις για Μπαταρία

.Η μπαταρία δεν προορίζεται για αντικατάσταση.

.Η απόρριψη μιας μπαταρίας στη φωτιά ή σε ζεστό φούρνο, ή η μηχανική σύνθλιψη ή το κόψιμο μιας μπαταρίας μπορεί να οδηγήσει σε έκρηξη.

.Εάν αφήσετε μια μπαταρία σε περιβάλλον εξαιρετικά υψηλής θερμοκρασίας, μπορεί να οδηγήσει σε έκρηξη ή διαρροή εύφλεκτου υγρού ή αερίου.

.Μια μπαταρία που υπόκειται σε εξαιρετικά χαμηλή πίεση αέρα μπορεί να προκαλέσει έκρηξη ή διαρροή εύφλεκτου υγρού ή αερίου.

FCC Προσοχή

Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν εγκρίνονται ρητά από το μέρος που είναι υπεύθυνο για τη συμμόρφωση θα μπορούσαν να ακυρώσουν την εξουσία του χρήστη να χειρίζεται τον εξοπλισμό.



Αυτή η συσκευή συμμορφώνεται με το μέρος 15 των Κανόνων FCC.Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις: (1) Αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να αποδέχεται τυχόν παρεμβολές που λαμβάνονται, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.



Σημείωση: Αυτός ο εξοπλισμός έχει ελεγχθεί και βρέθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή Κατηγορίας Α, σύμφωνα με το μέρος 15 των Κανόνων FCC.Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές όταν ο εξοπλισμός λειτουργεί σε εμπορικό περιβάλλον.Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με το εγχειρίδιο οδηγιών, μπορεί να προκαλέσει επιβλαβή

παρεμβολές στις ραδιοεπικοινωνίες.Η λειτουργία αυτού του εξοπλισμού σε κατοικημένη περιοχή είναι πιθανό να προκαλέσει επιβλαβείς παρεμβολές, οπότε ο χρήστης θα πρέπει να διορθώσει τις παρεμβολές με δικά του έξοδα.



Οι υπολοιποι

Αυτό είναι προϊόν Κατηγορίας Α.Σε οικιακό περιβάλλον, αυτό το προϊόν μπορεί να προκαλέσει ραδιοπαρεμβολές, οπότε ο χρήστης μπορεί να χρειαστεί να λάβει τα κατάλληλα μέτρα.

Αυτό το προϊόν μπορεί να τοποθετηθεί μόνο οριζόντια.Μην τοποθετείτε κάθετα ή ανάποδα.
